Технические средства несанкционированного доступа к информации - часть 3


Контроль и прослушивание телефонных каналов связи

В последнее время одним из основных способов несанкционированного доступа к информации частного и коммерческого характера стало прослушивание телефонных переговоров. Для прослушивания телефонных переговоров используются следующие способы подключения:


Рис. 5.4.

Возможные места установки устройств съема информации

> параллельное подключение к телефонной линии. В этом случае телефонные радиоретрансляторы труднее обнаруживаются, но требуют внешнего источника питания.

> последовательное включение телефонных радиоретрансляторов в разрыв провода телефонной линии (рис. 5.5). В этом случае питание телефонного радиоретранслятора осуществляется от телефонной линии и в эфир он выходит (т.е. начинает передачу) с момента подъема телефонной трубки абонементом.

Подключение телефонного радиоретранслятора может осуществляться как непосредственно к телефонному аппарату, так и на любом участке линии от телефона абонента до АТС. В настоящее время существуют телефонные радиоретрансляторы, позволяющие прослушивать помещение через микрофон лежащей трубки. Для этого на один провод телефонной линии подают сигнал от генератора высокочастотных колебаний, а к другому — подключают амплитудный детектор с усилителем. В этом случае высокочастотные колебания проходят через микрофон или элементы телефонного аппарата, обладающие «микрофонным эффектом», и модулируются акустическими сигналами прослушиваемого помещения. Промодулированный высокочастотный сигнал демодулируется амплитудным детектором и после усиления готов для прослушивания или записи.

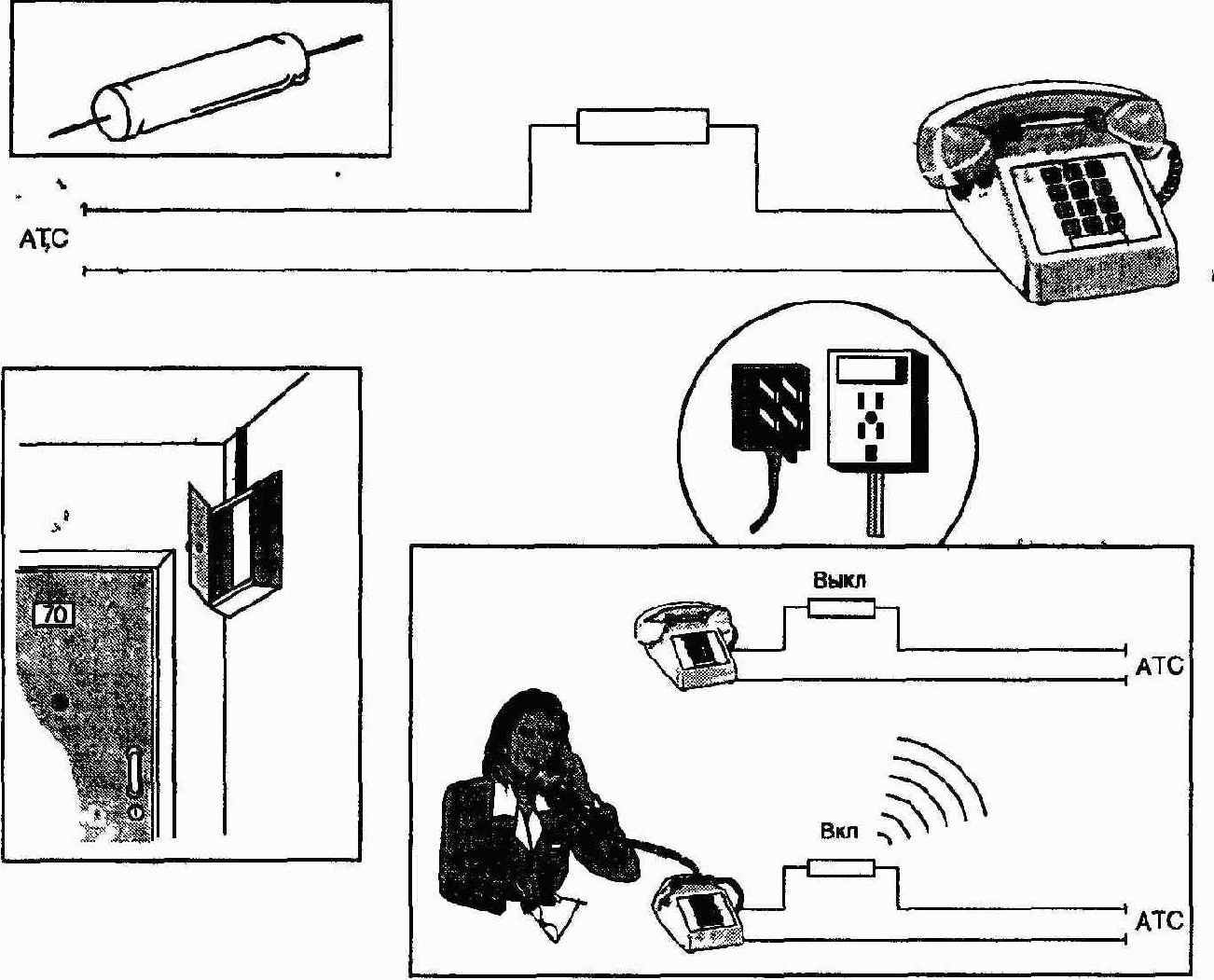

Рис 5 5

Последовательное включение телефонного ретранслятора

Дальность действия т^кой системы из-за затухания ВЧ сигнала в двухпроводной. линии не превышает нескольких десятков метров Существуют системы прослушивания телефонных разговоров, не требующие непосредственного электронного соединения с телефонной линией Эти системы используют индуктивный способ (при помощи катушек) съема информации Они достаточно громоздки, поскольку содержат несколько каскадов усиления слабого НЧ сигнала и обязательный внешний источник питания Поэтому такие системы не нашли широкого практического применения
